マイオモーションポータブル3次元動作解析装置マイオモーション

EM-M03、EM-M07、EM-M07D、EM-M13、EM-M13D
マイオモーション

計測環境を選ばない、慣性センサーを用いた
カメラ不要の3次元動作解析システム。

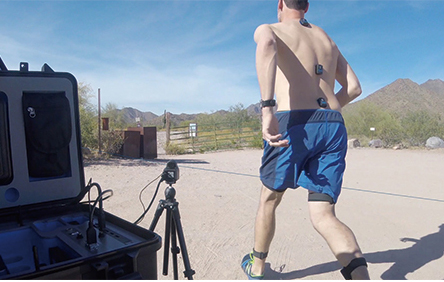

実際の生活空間での計測が可能。

カメラ不要で携帯性に優れるマイオモーションなら、好きな場所で計測可能です。
センサーは無線式のため、動作を妨げることなく計測を行えます。

計測準備が容易。

カメラ式の解析装置では必須の空間のキャリブレーションが、マイオモーションでは不要。数分でセットアップできます。身体へのセンサー取り付けも、迅速・簡便に行えます。

主な特徴

精度の高い計測が可能。

精度の高い計測が可能。

ドリフト(ジャイロセンサーが自然にずれていくこと)の少ない低ノイズのスムーズなデータを計測できます。計測精度はスタティック±0.4度、ダイナミック±1.2度。サンプリングレートは最大200Hz。精度の高い定量的評価を可能とします。

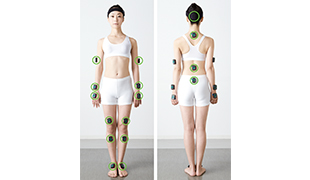

オプションのセンサーを追加して全身の評価も。

オプションのセンサーを追加して全身の評価も。

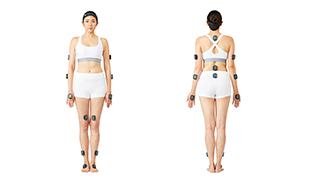

オプションのセンサーを追加すれば全身の評価も可能です。また、指定された16ヵ所以外の部位やラケットなど道具の動作解析も行えます。

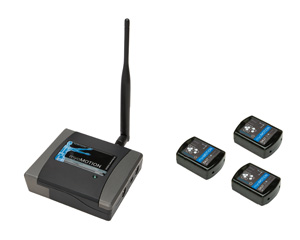

約30gのセンサー。小型・軽量で持ち運びが容易。

約30gのセンサー。小型・軽量で持ち運びが容易。

従来の計測システムのように大型のカメラや三脚など重い機材が不要。小型のレシーバー・モーションセンサー・ノートPCのみなので、屋外での計測準備も楽に行えます。

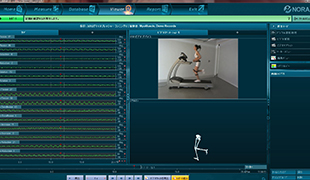

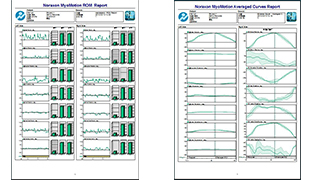

目的に合わせてスピーディに、4種類のレポートが作成できます。

目的に合わせてスピーディに、4種類のレポートが作成できます。

歩行レポート、平均カーブレポート、ROMレポート、マルチピリオドレポート

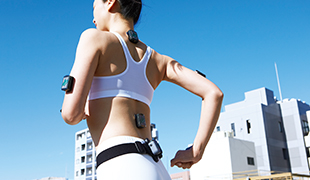

カメラの死角となる、回旋動作を伴う動きの計測。

カメラの死角となる、回旋動作を伴う動きの計測。

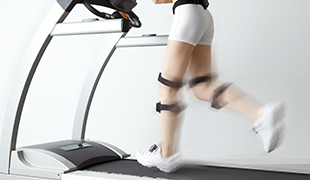

走行時など速い動きの計測。

走行時など速い動きの計測。

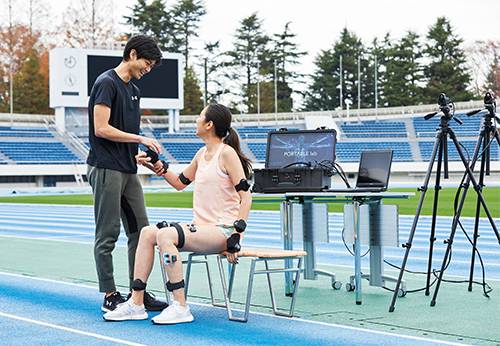

カメラを設置できない空間での計測。

カメラを設置できない空間での計測。

仕様

マイオモーションEM-M03、EM-M07、EM-M07D、EM-M13、EM-M13D

レシーバー仕様
寸法 100(W)×108(L)×26(H)mm
質量 215g
サンプリングレート 100/200Hz ※ モーションセンサー数および計測条件に依存します。
伝送距離 最大/30m ※ 環境により異なります。
モーションセンサー仕様
寸法 38(D)×52(W)×19(H)mm
質量 34g
ジャイロ ±2000°/秒
加速度 ±16G
地磁気 ±1.9 ガウス
計測精度 スタティック/±0.4°
ダイナミック/±1.2°
電源 リチウムイオンバッテリー(充電3時間で約8時間連続計測可能)
※ 電源ケーブル、携帯電話等の影響による地磁気の乱れで計測できない場合があります。

充電器仕様
寸法 26(D)×50(W)×31(H)cm
電源入力 AC100V 50/60Hz 0.6A
